Capteur Imprimé
L’avènement des encres fonctionnelles sur les supports plastiques permet la fabrication de dispositifs électroniques novateurs s’insérant dans les objets connectés (IoT) et intelligents. Grâce à leurs propriétés disruptives que sont la flexibilité voire l’extensibilité, leur adaptabilité et leur légèreté, ils offrent de nombreuses possibilités. Martin Technologies vous accompagne dans la définition de votre projet, de l’élaboration du cahier des charges jusqu’à la mise sur le marché.
Les capteurs de force résistifs (FSR)

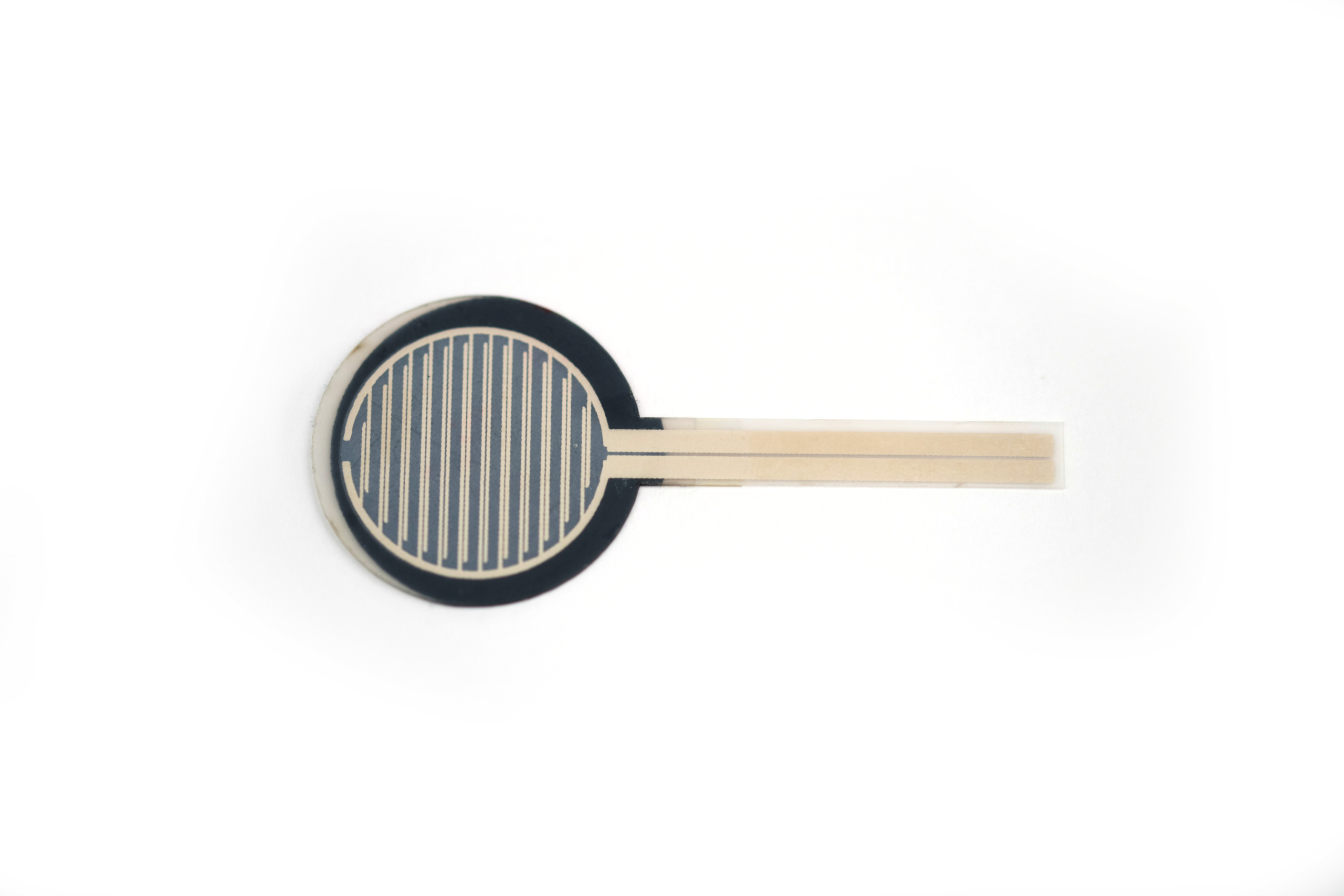

Les capteurs de force résistifs (FSR) présentent une variation importante de leur résistivité en fonction de la pression appliquée. Ils sont constitués de plusieurs fines couches flexibles entièrement imprimées par sérigraphie sur support plastique fin (PET). À mesure que la pression appliquée augmente, leur résistance électrique diminue puis revient à sa valeur d’origine lorsque la contrainte est retirée. L’objectif de cette technologie est de mesurer la force appliquée sur une zone spécifique et de relayer l’information par le biais d’une électronique définie. Ils peuvent également être utilisés pour localiser des contraintes au sein d’une surface.
Configurations des capteurs
Les capteurs de force résistifs sont fabriqués à partir d’encre piézorésistive à base de carbone possédant une forte résistance électrique. Leurs performances sont modulables par le biais de leur formulation et de leur conception.
Les capteurs de force résistifs (FSR), quelles fonctionnalités ?
- Déterminer la force, la pression, le poids appliqué
- Évaluer la vitesse d’application d’une contrainte
- Visualiser un contact entre deux systèmes
- Savoir si la force dépasse un seuil critique

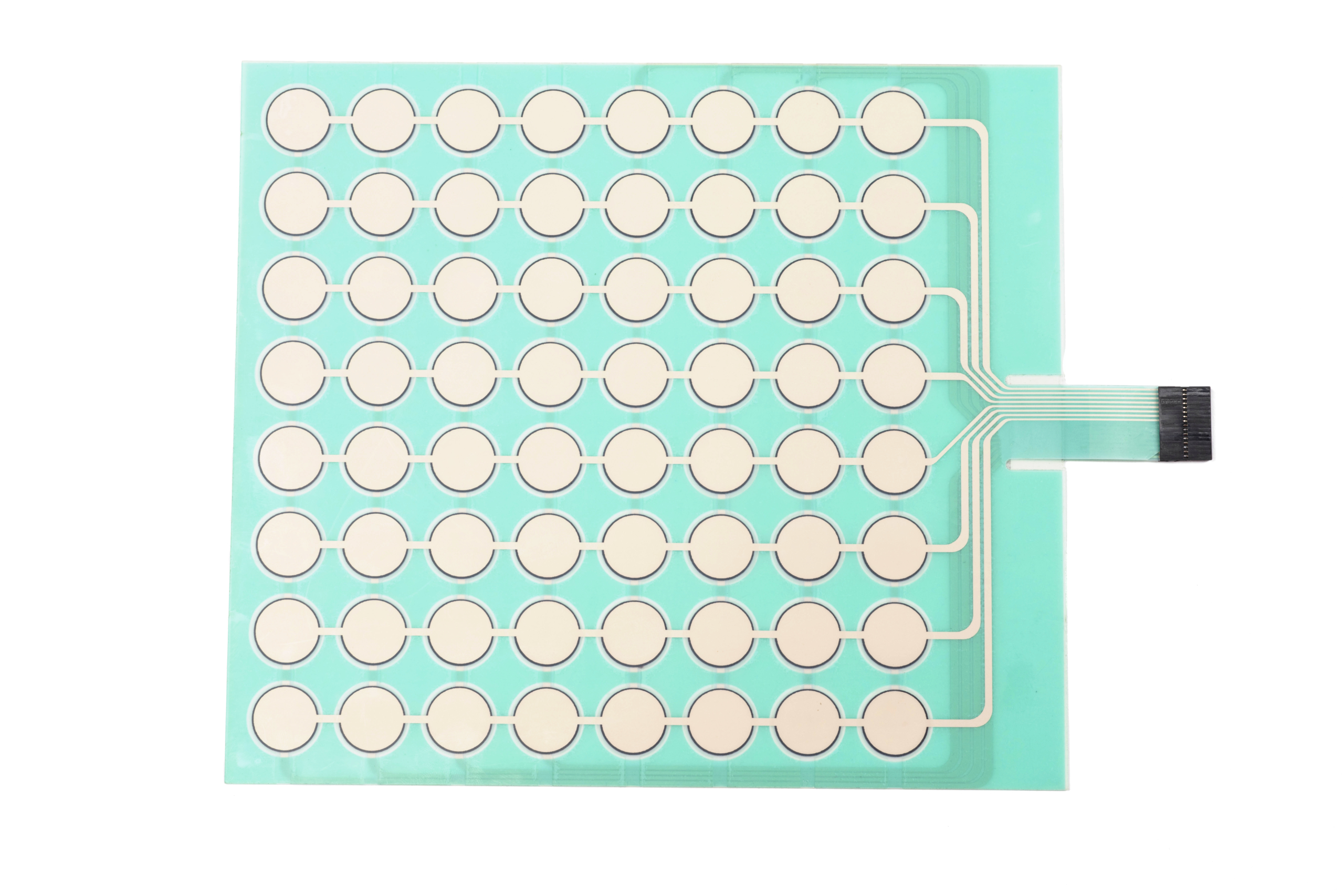

- Cartographier des contraintes
Pour quelles applications ?
Les capteurs de force résistifs (FSR) présentent des enjeux majeurs dans différents domaines tels que le médical, les transports, le sport, l’automatisme… Différentes applications sont listées à la suite :
- Prévention des escarres
- Détection d’occupation d’un lit / siège
- Détection d’usagers
- Placement des prothèses
- Visualisation des performances d’un sportif
- Gestion de la robotique
- Pompes à perfusion
- Contrôle de la vitesse d’outils / moteurs
- Contrôle d’instruments de musique
Les éléments chauffants flexibles
Fins, et légers, les éléments chauffants flexibles font partie des nouvelles technologies reposant sur l’impression d’encres fonctionnelles par sérigraphie. Lors du passage d’un courant électrique à travers le motif, le dispositif libère de la chaleur par effet Joule. Cette solution limite le besoin de fils électriques, permettant le transport et le déplacement des dispositifs. Ils peuvent s’intégrer dans des espaces restreints, épouser des formes complexes et octroient ainsi de nouvelles possibilités.
Éléments chauffants à résistance fixe
Ces dispositifs sont fabriqués à partir d’une encre conductrice à base de particules d’argent déposée sur support plastique (PET ou Kapton). La résistance du motif varie légèrement lors de l’activation du dispositif. La température dégagée de cet élément est modulable en fonction de la résistance électrique imprimée, de son motif et de la tension injectée. Il est possible de les utiliser sur une gamme très élargie de température allant de 30 à 110°C.
Éléments chauffants PTC
Les éléments chauffants PTC se stabilisent à une température donnée en fonction de la géométrie d’impression. Contrairement aux éléments chauffants à base d’argent, leur résistance électrique varie grandement lors de la mise sous tension et permet une stabilisation de la température entre 40 et 60°C. Leur conception repose sur l’impression de pistes conductrices d’argent sur lesquelles une encre carbone qui s’auto-régule est déposée.
Quelles utilisations pour les éléments chauffants ?
- Sièges et lits chauffants
- Semelles / chaussures chauffantes
- Chauffage au sol et mural
- Protection des batteries
- Gants chauffants
- Dégivreurs
- Stockage de produits biologiques
- Stérilisation et nettoyage
- Stabilisation de la température d’un capteur
Les dispositifs hybrides

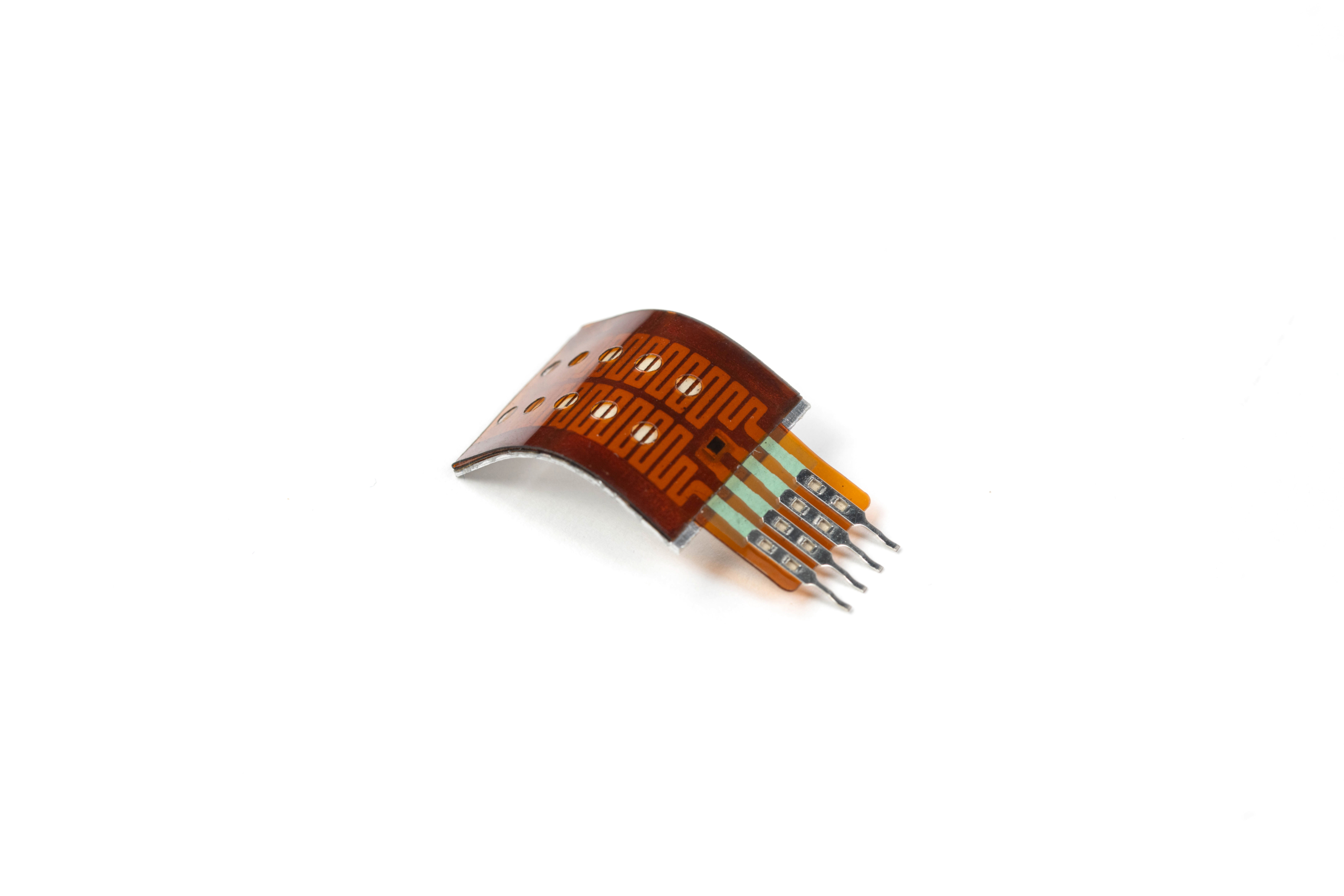

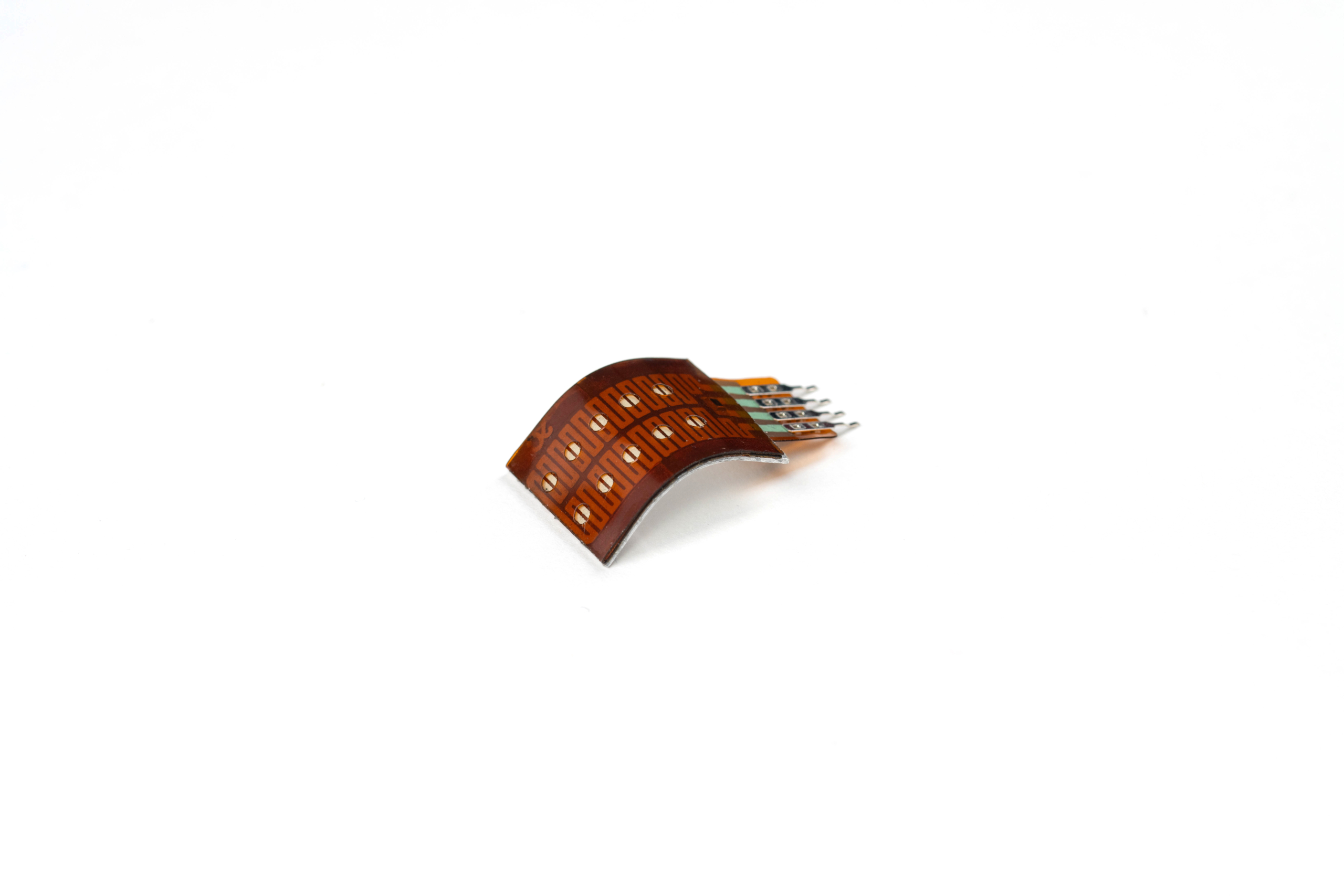

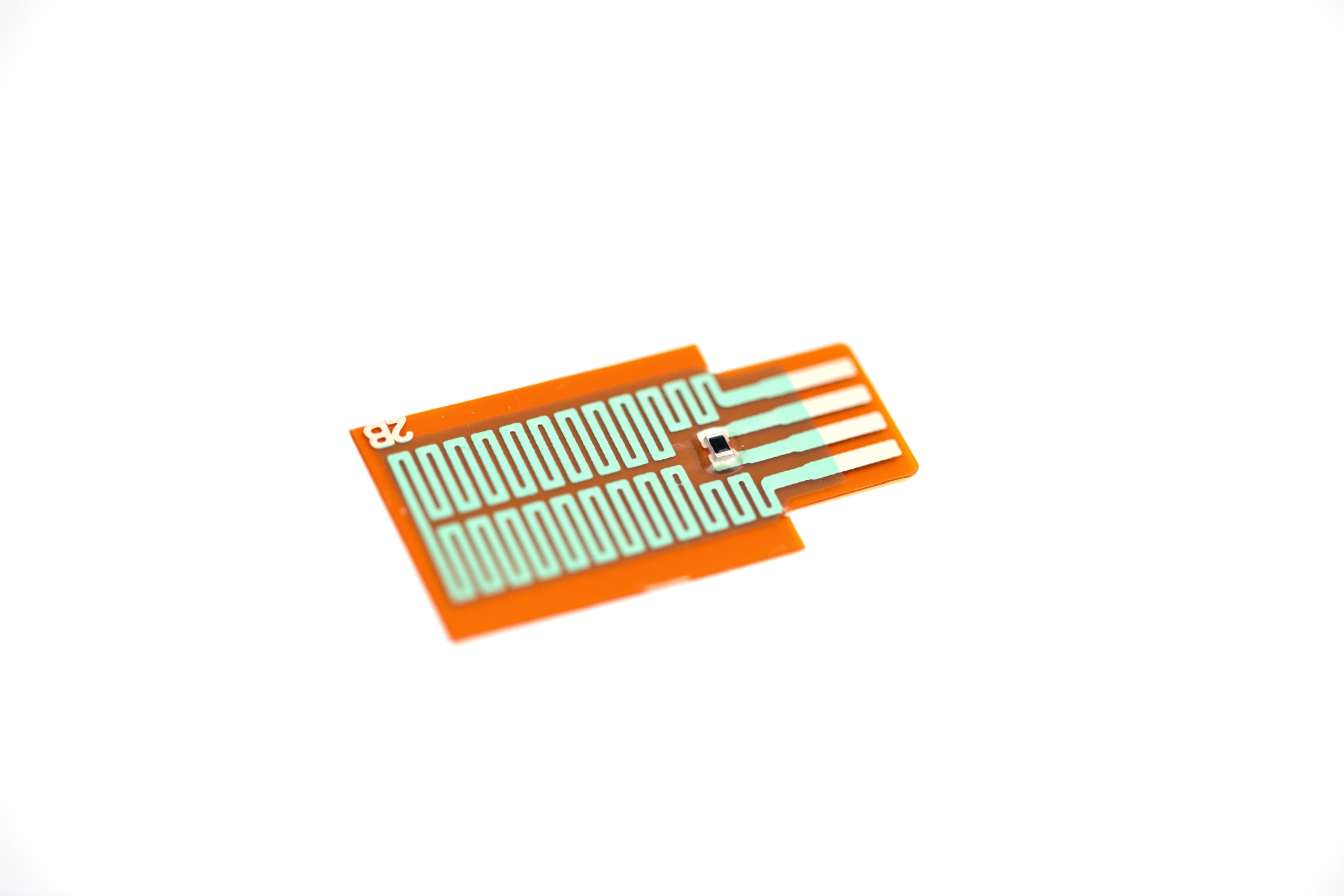

La pose de composants électroniques CMS sur supports flexibles permet de combiner les avantages de chacune des technologies tout en maintenant un haut niveau de fiabilité. De cette manière, les intéressantes caractéristiques de l’électronique imprimée que sont la flexibilité, la légèreté, l’adaptabilité, la finesse et son bas coût sont alliées à celles de l’électronique conventionnelle.
Chez Martin Technologies, ces solutions sont mises en place à partir d’un circuit souple sérigraphié sur lequel les composants sont déposés par pick & place.
Quels composants peuvent être intégrés ?
- Résistance
- Thermistance
- Diode
- Transistor
- LED
- Condensateur
- Capteur optique
